قصد داریم با تجزیه و تحلیل زوایای فنی دستورات بکار رفته در پیکربندی IP-SEC ، با دقت و تمرکز بیشتری بصورت گام به گام در صدد درک بهتر نحوه پیکربندی این مکانیزم امنیتی برآییم.
طبق اطلاعات عنوان شده در این ویدئو، پیکربندی تانل IP-SEC بصورت Site-To-Site VPN شامل 5 مرحله به شرح موارد زیر میباشد:
- مرحله اول: پیکربندی ISAKMP Policy که طی آن پارامتر های مختص به فاز اول ایجاد تانل IP-SEC یعنی مرحله برقراری Trust relation sheep بصورت تنظیم Pre-Shared key یا Certificate مشخص و در هر دوطرف تنظیم می گردد.
- مرحله دوم: پیکربندی Transform set که در جریان آن پارامتر های مربوط به فاز دوم تانل IP-SEC و متد Encryption ، سایز کلید و الگوریتم Hashing مورد استفاده در جهت رمزنگاری داده های عبوری از داخل تانل مشخص می شوند.
- مرحله سوم: مشخص نمودن ترافیک عبوری از داخل تانل از طریق تعریف Access-List می باشد.
- مرحله چهارم: تعریف Crypto MAP جمع بندی و تعریف روابط بین پارامتر های تعریف شده در مراحل قبل خواهد بود.
- مرحله پنجم: و آخرین قدم در بهره برداری از تانل امن IP-SEC شامل مشخص نمودن اینترفیس فیزیکی یا GRE Tunnel ی خواهد بود که قرار است ترافیک تانل IP-SEC از طریق آن به سمت روتر طرف مقابل هدایت شود.

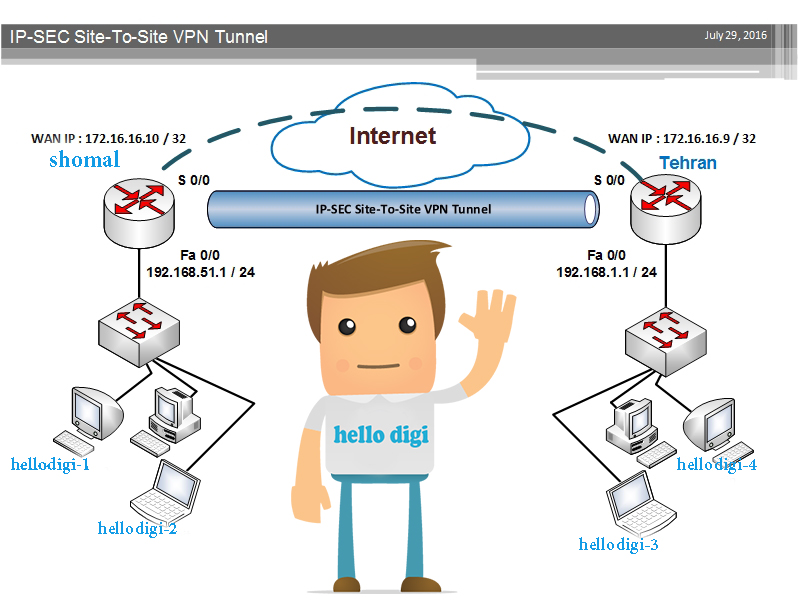

Step By Step configuration of site-to-site IP-SEC VPN tunnel:
!========== phase 1 ================================
crypto isakmp policy 10
encr aes 256
authentication pre-share
group 5
lifetime 3600
crypto isakmp key imanP@SS address 172.16.16.10
!
crypto ipsec security-association lifetime seconds 1800
!
!========== phase 2 ================================
crypto ipsec transform-set TRNFSiman esp-aes 256 esp-sha-hmac
!========== phase 3 ================================
crypto map CMAP 10 ipsec-isakmp
set peer 172.16.16.10
set security-association lifetime seconds 900
set transform-set TRNFSiman
match address 123
!========== phase 4 ================================
access-list 123 permit ip 192.168.1.0 0.0.0.255 192.168.51.0 0.0.0.255
!========== phase 5 ================================
ip route 192.168.51.0 255.255.255.0 FastEthernet0/0
!========== Last step ==============================
TEHRAN(config)#interface fastEthernet 0/1
TEHRAN(config-if)#crypto map CMAP
جهت ارزیابی و پایش وضعیت تانل و بررسی ترافیک انتقال داده شده از روی آن می توانید از دستورات زیر استفاده کنید:
